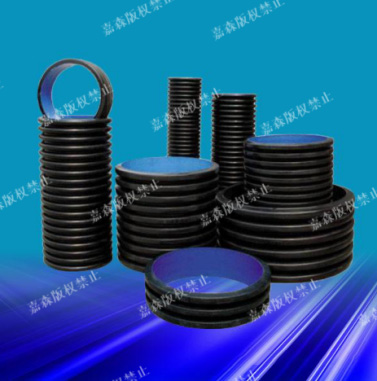

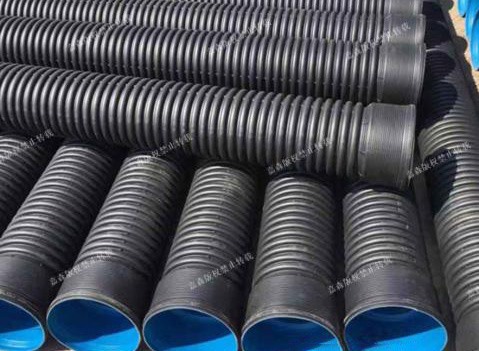

HDPE双臂波纹管
1.技术概况
双壁波纹管材是以高密度聚乙烯为原料的一种新型轻质管材，具有重量轻、耐高压、韧性好、施工快、寿命长等特点，其优异的管壁结构设计，与其他结构的管材相比，成本大大降低。并且由于连接方便、可靠，得到广泛应用。大量替代混凝土管和铸铁管。
2.性能特点
抗外压能力强：外壁呈环形波纹状结构，大大增强了管材的环刚度，从而增强了管道对土壤负荷的抵抗力，在这个性能方面，HDPE双壁波纹管与其他管材相比较具有明显的优势。
工程造价低：在等负荷的条件下，HDPE双壁波纹管只需要较薄的管壁就可以满足要求。因此，与同材质规格的实壁管相比，能节约一半左右的原材料，所以HDPE双壁波纹管造价也较低。这是该管材的又一个很突出的特点。
施工方便：由于HDPE双壁波纹管重量轻，搬运和连接都很方便，所以施工快捷、维护工作简单。在工期紧和施工条件差的情况况下，其优势更加明显。
摩阻系数小，流量大：采用HDPE为材料的HDPE双壁波纹管比相口径的其他管材可通过更大的流量。换言之，相同的流量要求下，可采用口径相对较小的HDPE双壁波纹管。
良好的耐低温：HDPE双壁波纹管的脆化温度是-70℃。一般低温条件下(-30℃以上)施工时不必采取特殊保护措施，冬季施工方便，而且，HDPE双壁波纹管有良好的抗冲击性。
化学稳定性佳：由于HDPE分子没有极性，所以化学稳。除少数的强氧化剂外，大多数化学介质对其不起破坏作用。一般使用环境的土壤、电力、酸碱因素都不会使该管道破坏，不结垢，其流通面积不会随运行时间增加而减少。
使用寿命长：在不受阳光紫外线条件下，HDPE的双壁波纹管的使用年限可达50年以上。
3.产品技术参数及规格明细表
|
内径系列管材的尺寸（mm） |
|||||
|
公称外径DN |
最小平均外径dem,min |
最大平均外径dem，max |
最小平均内径dim，min |
最小层压壁厚emin |
最小内层壁厚e1，min |
|
110 |
109.4 |
110.4 |
90 |
1.0 |
0.8 |
|
125 |
124.3 |
125.4 |
105 |
1.1 |
1.0 |
|
160 |
159.1 |
160.5 |
134 |
1.2 |
1.0 |
|
200 |
198.8 |
200.6 |
167 |
1.4 |
1.1 |
|
250 |
248.5 |
250.8 |
209 |
1.7 |
1.4 |
|
315 |
313.2 |
316.0 |
263 |
1.9 |
1.6 |
|
400 |
397.6 |
401.2 |
335 |
2.3 |
2.0 |
|
500 |
497.0 |
501.5 |
418 |
2.8 |
2.8 |
|
630 |
626.3 |
631.9 |
527 |
3.3 |
3.3 |
|
800 |
795.2 |
802.4 |
669 |
4.1 |
4.1 |
|
1000 |
994.0 |
1003.0 |
837 |
5.0 |
5.0 |
|
1200 |
1192.8 |
1203.6 |
1005 |
5.0 |
5.0 |
|
外径系列管材的尺寸（mm） |
|||
|
公称外径DN |
最小平均内径dim，min |
最小层压壁厚emin |
最小内层壁厚e1，min |
|
110 |
95 |
1.0 |
0.8 |
|
125 |
120 |
1.1 |
1.0 |
|
160 |
145 |
1.2 |
1.0 |
|
200 |
195 |
1.4 |
1.1 |
|
225 |
220 |
|
|
|
250 |
245 |
1.7 |
1.4 |
|
300 |
294 |
1.9 |
1.6 |
|
400 |
392 |
2.3 |
2.0 |
|
500 |
490 |
2.8 |
2.8 |
|
600 |
588 |
3.3 |
3.3 |
|
800 |
785 |
4.1 |
4.1 |
|
1000 |
985 |
5.0 |
5.0 |
