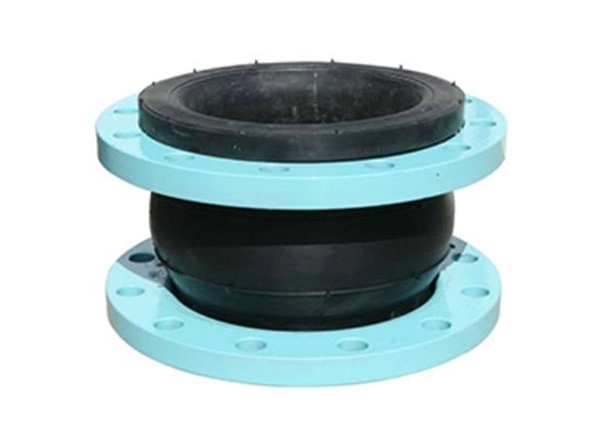

可曲绕橡胶软接头
可曲挠橡胶接头由内外层胶、帘布层和钢丝圈组成管状橡胶件，经硫化成型后再与金属法兰或平行接头松套组合而成。此产品可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，广泛应用于各种管道系统。
性能特点
1、体积小、重量轻、弹性好、安装维修方便。
2、安装后可吸收管道震动产生的横向、轴向、角向位移；不受管道不同心，法兰不平行的限制。
3、安装后可降低管道水泵等震动产生的噪音，吸振能力强。
4、内无缝高压可曲挠橡胶接头，在耐高温、耐酸碱、耐油的管道中有效地防止了腐蚀性介质对可曲挠橡胶接头内壁的侵蚀，提高了使用寿命。
安装说明：
1.可曲挠橡胶接头在安装时严禁超位移安装。
2.平地、悬空、垂直安装可曲挠橡胶接头时,可曲挠橡胶接头的实际工作轴向位移压力小于管道的支撑力,否则应该安装防拉脱装置，以防止工作时受压拉脱。
3.管道须有固定支撑或固定托架，固定托架的力须大于轴向力。垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架，以防止工作受压后拉脱。
4.安装螺栓要对称逐步加压拧紧，以防局部泄露。
5.安装时应远离热源，严禁使用不符合本产品要求的介质。
可曲挠橡胶接头规格参数
|
公称通径 DN(mm) |
长度L (mm) |
轴向压缩 |
轴向拉伸 |
横向位移 |
偏向角度 |
|
32 |
95 |
8 |
4 |
8 |
15° |
|
40 |
95 |
8 |
5 |
8 |
15° |
|
50 |
105 |
8 |
5 |
8 |
15° |
|
65 |
115 |
12 |
6 |
10 |
15° |
|
80 |
135 |
12 |
6 |
10 |
15° |
|
100 |
150 |
18 |
10 |
12 |
15° |
|
125 |
165 |
18 |
10 |
12 |
15° |
|
150 |
180 |
18 |
10 |
12 |
15° |
|
200 |
210 |
25 |
14 |
15 |
15° |
|
250 |
230 |
25 |
14 |
15 |
15° |
|
300 |
245 |
25 |
14 |
15 |
15° |
|
350 |
255 |
25 |
15 |
15 |
15° |
|
400 |
255 |
25 |
15 |
15 |
12° |
|
450 |
255 |
25 |
15 |
22 |
12° |
|
500 |
255 |
25 |
16 |
22 |
12° |
|
600 |
260 |
25 |
16 |
22 |
12° |
|
700 |
260 |
25 |
16 |
22 |
12° |
|
800 |
260 |
25 |
16 |
22 |
12° |
|
900 |
260 |
25 |
16 |
22 |
10° |
|
1000 |
260 |
25 |
16 |
22 |
10° |
|
1200 |
260 |
26 |
18 |
24 |
10° |
|
1400 |
450 |
28 |
20 |
26 |
10° |
|
1600 |
500 |
35 |
25 |
30 |
10° |
|
1800 |
500 |
35 |
25 |
30 |
10° |
|
2000 |
550 |
35 |
25 |
30 |
10° |
